設計変更という現実
当初予定していたロータリースイッチについて、改めて仕様を精査したところ

1.  極数（回路数）が不足している
2.  定格電圧・定格電流がスピーカー出力用途として不十分
3. 切替方式が Break-Before-Make（BBM） ではない可能性がある
ことが判明した。

オーディオ用途、特にアンプ出力の切替では、必ず4極切替（L＋ / L− / R＋ / R−）ということでマイナス側共通は絶対にNG
BBM（Break-Before-Make）または Non-shorting　切替途中でアンプ同士が一瞬でも接続されないことが最低条件になる。この条件を満たさないスイッチを使うのは、音質以前にアンプ破損のリスクが高すぎる。
というわけで、ここは妥協せずロータリースイッチを変更することにした。

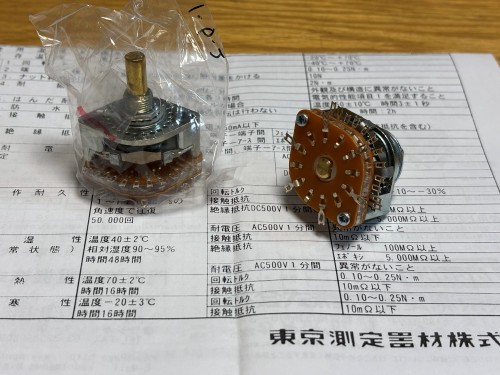

ロータリースイッチ：　東京測定器材 RS-500N1-6-2 @2,280 x 2 門田無線電機

部品の取付

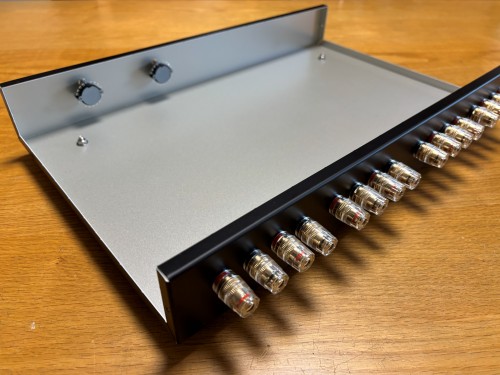

シャーシの孔あけ作業が一通り終わったところで SP端子とロータリースイッチを取り付けてみる。
SP端子は今回、アンプ入力2系統・スピーカー出力2系統という構成のため、合計 16端子になる。
数が多い分、位置合わせとナットの締め付けだけでも一苦労だ。端子同士の間隔、工具の入り具合、配線取り回しまで考えながら作業を進める必要があり、こういう地味な工程こそ、実は一番時間がかかるが、楽しい作業だ。

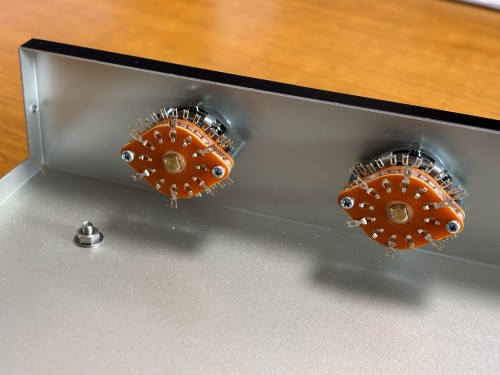

ロータリースイッチも仮固定し、全体のレイアウトや操作感をこの段階で確認しておく。
ここで違和感に気づければ、後戻りはまだ容易だ。

シャーシの孔あけ加工に着手

まずはシャーシの孔あけ加工からだ。
今回使用するアルミケースは、出荷時から表面に保護シートが貼られており、加工中の擦り傷を防いでくれる。この手の作業では意外とありがたい。

孔位置の決定は、いきなりシャーシにケガキを入れず
1. 方眼紙に孔あけ位置を正確に作図
2. それをトレーシングペーパーに転写
3. トレーシングペーパーをアルミシャーシに貼り付け
4. 指定位置をポンチでマーキング
という手順を取った。

遠回りに見えるが、この方法だと左右のズレや寸法ミスが起きにくく、結果的に仕上がりが良くなる。

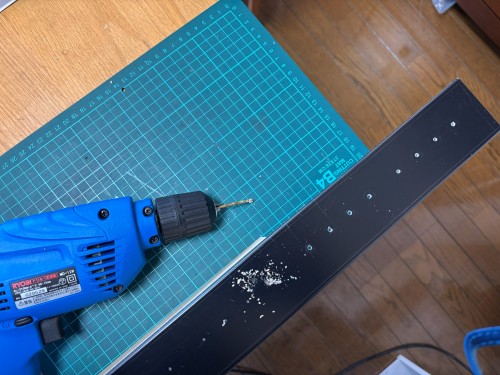

アルミ板の厚さは 1mm と薄めなので、孔あけ自体は比較的楽な部類だ。ドリル作業も無理なく進み、加工は終始スムーズだった。

300B 真空管アンプをリビルドしてから 10ヶ月が経過した。
現在のシステム構成は Accuphase のプリメインアンプと 300B 真空管アンプを、それぞれ別系統のスピーカーに接続し、気分に応じて使い分けている。しかし、アンプとスピーカーの組み合わせを自由に試すには、簡単に切り替えられる仕組みが欲しいところだ。
そこで、スピーカー/アンプ切替器を自作することにした。

機構的にはシャーシ加工が中心となるが、回路構成自体は単純で、電気工作的な難易度は低い。
部品選定から加工、配線までを順に記録したい。

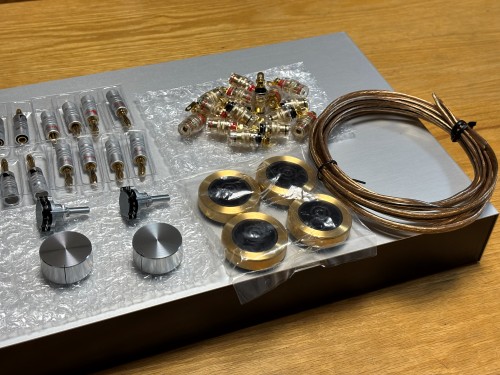

用意した部品
・ロータリースイッチ：　アルプス　SRN134 @367 x 2 門田無線電機（後日仕様変更）
・ケース：　タカチ電機工業 YM40-6-25 @3,870 Yahooオークション
・スイッチノブ：　アルミ削り出し 32mm / 5mm  @1,162 Yahoo Shopping
・バナナプラグ：　バナナプラグセット 24k 金メッキ(8本)　@1,000 x 2 Yahooオークション
・SP端子：　バナナプラグ 対応 SP 端子(16本) @2,098 Yahooオークション
・インシュレーター：　手持ち(SRDSL-20HGの付属品)
・配線材：　手持ちスピーカーケーブル 16ゲージ
・アース配線材：　銅製棒 Φ3 @494 ホームセンタ（使用中止）
