サイドウッドパネルの固定方法を変更
昨年、ドレスアップを目的として 300B 真空管アンプ用のサイドウッドパネルを制作した。
当初は手軽さを優先し、両面テープで簡易的に取り付けていた。
しかし、真空管アンプを持ち上げたり移動したりする際、万が一パネルが外れると大けがにつながる恐れがある。安全面に不安が残るため固定方法を見直すことにした。
そこで、サイドウッドパネルにザグリ加工を施し、ボルトによる確実な固定方式へ変更した。
ザグリ加工については、過去に ONKYO NS-6130 で施工した経験があり、今回もそのときのノウハウを活かしている。

ドレスアップ第三弾は、サイドウッドパネルの制作だ。
ウッドパネル自体は、旧 300B アンプで使用していたホワイトオーク無垢材を一部加工して取り付けた。
ウッドパネルのフロント側（木口面）は、ツキ板の余材を張り付けた。

ドレスアップ第二弾は、フロントパネルの制作だ。パネルは 6mm と高級感を演出する厚みとした。

シャーシ天板はフロント側へ 10mm の折り曲げがあるため、フロントパネル側の溝加工が必要だ。軟らかいアルミ素材とはいえ、6mm のパネル厚も加わり、加工の難易度が上がる。
したがって、加工全般は ” ココナラ ” で見つけた金属加工業者に外注依頼した。

※ココナラは、いろんなジャンルの技術スキルや経験をサービスとして仲介する Web サイトだ。自分の足らないスキルをサービスとして利用することで、いろいろな可能性が見えてくる。

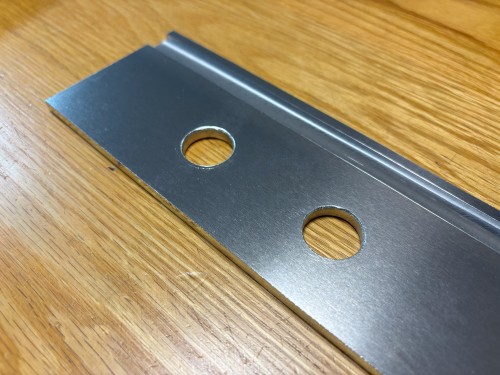

溝、孔あけ加工が完了したフロントパネル
※溝については、綺麗に加工されていたが、ボリューム孔はドリル刃の切れ味が悪いのか、バリが結構あった。

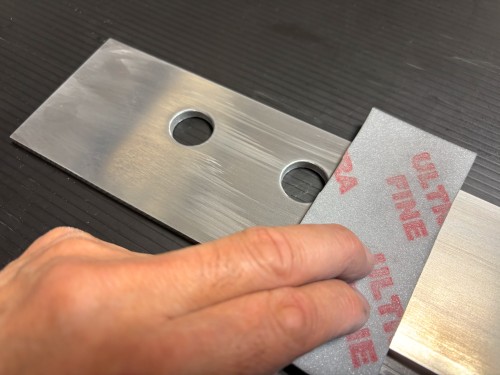

スポンジ研磨材によるへアライン処理
※研磨材：スコッチブライト 7448（#800 番相当）がベスト

シャーシ本体に両面テープで取り付け

ボリューム・入力ノブもシャーシデザインに合わせて変更

パワースイッチをトグルタイプからプッシュタイプに変更

先月完成した真空管アンプのトランスカバーの塗装を行ってドレスアップした。

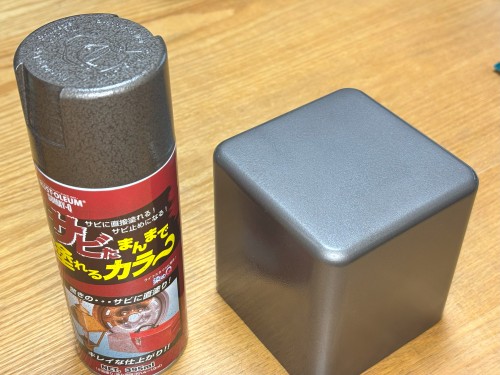

使用したのは、染め Q テクノロジィで販売している ” サビたまんまで塗れるカラ～ ” だ。
現在は生産を終了しているようだが、アマゾンで在庫品（カラー：ブロンズ）を購入することができた。
このカラースプレーの特徴は、金属板をハンマーで叩いたようなデコボコ模様（ハンマートーン調）を再現できる塗料で、真空管アンプビルダー御用達の製品だ。
※今回購入したブロンズ色はシルバーに近い発色だが、純シルバー色よりもシックな印象だ・・・こちらがお勧め。

<作業準備>
1. 素材表面を紙やすりで研磨する
2. 素材表面を無水アルコールで脱脂する

<本塗装>
1. 塗装前にスプレー缶を良く振る
2. 素材表面から 20cm 程度離して水平に塗装（1回塗り）をする
3. 30分 ～ 1時間経過後 2回目の塗装を行う
4. 乾燥 （90分で指触乾燥　48時間で完全乾燥）
※塗装作業時間：　1時間（2回塗り）

<注意点>
・ 一度に厚くスプレーすると塗料が垂れるので要注意
・ 各面を順番に塗る（トップ → サイドの順番で各面を続けて塗る）

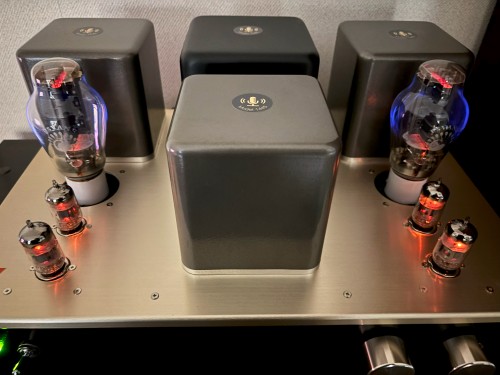

塗装作業の難易度としてはそれほど高くないと感じた。多少の塗装ムラは発生するが、気にするほどではない。高級感あふれるハンマートーン調の塗装が完了した。加えて、ボトム部分には、アルミテープを巻いてアクセントをつけてみた。

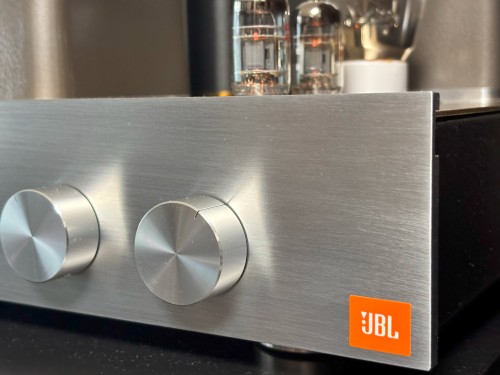

小キズ隠しのため ” JBL” シールを貼ってみた

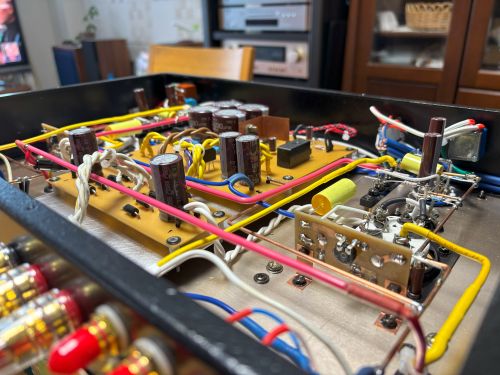

既存機の回路パターン解析から始めた真空管アンプの再構築。

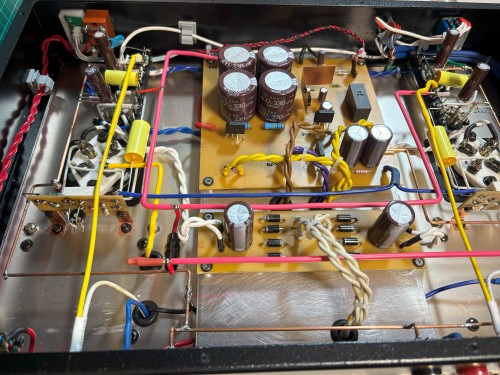

最後まで残っていた B 電源の配線が終了して、ついに作業が完了した。アンプ制作にかけた約 2ヶ月間は、集中しすぎて時間が過ぎていくのが早く感じるほどだった。

全体の配線やハンダ付けを再確認して、真空管 6本をソケットに差し込む・・・

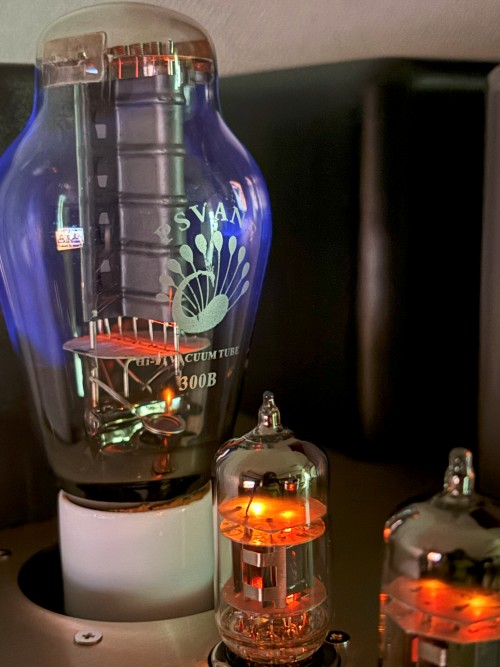

電源を入れると徐々にフィラメントがオレンジ色に発光し始める。
しばらくして、パイロットランプは ” 赤 ” から ” 緑 ” に変わった。B 電源の遅延回路も正常動作。

<電源電圧>
・A 電源 300B ヒーター用 5.6V
・B 電源 プレート電圧供給用 427V
・C 電源 バイアス電圧用 -91.7V

最初に、入力が無い状態でボリュームをゆっくり最大にしてみる・・・・ハム音や気になるノイズは発生していないようだ。
次に音源に CD (For Jazz Vocal Fans Only Vol.3) を選択。ボリュームを少しずつ回してゆく・・・伸びのある透明感あふれるボーカルが聞こえ始めた・・・再び感動を味わう。

※配線材料は、すべて撚銅線を使用する計画だったが、空中配線においては、撚銅線よりも単銅線を使用したほうが綺麗に配線できるので、途中で変更した。

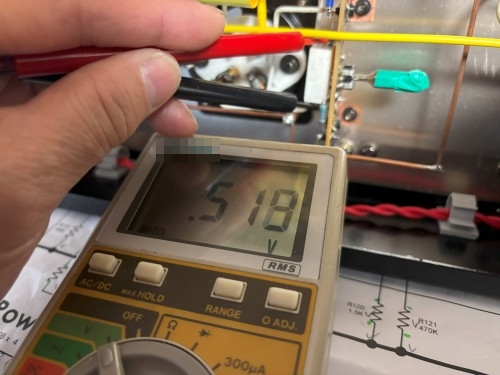

バイアス電圧を調整（測定ポイントで 0.8V に調整）

<再使用した部品>
・300B 用ソケット
・電源トランス
・チョークトランス
・出力トランス
・スピーカー端子
・AC インレット
・パイロットランプ
・ボリューム
・300B 真空管 x 2
・12AT7 真空管 x 2
・12AX7 真空管 x 2
・抵抗(150KΩ 2W x 4)
・抵抗(10Ω 5W x 2)
・半固定抵抗(25KΩ x 2)
・電解コンデンサ(330μF 400V x 4)
・電解コンデンサ(100μF 250V x 2)
・電解コンデンサ(6800μF 16V x 2)
・トランジスタ(2N5551)
・スイッチングダイオード(1N4148)
・整流ダイオード(IN5408 x 8)
